Muovisten työkalujen ruiskutusjärjestelmän suunnittelu
Pyöreällä juoksupyörällä kuin mahdollista.
Kanavan osan halkaisija on vähintään 1 mm suurempi kuin tuotteen paksuus hila-alueella.
Pääkanavan halkaisijan tulee olla vähintään 20% suurempi kuin toissijaisen juoksijan halkaisija.
Moniuotteisen muotin juoksijan on oltava tasapainosuunnitelma
Yhteinen juoksija vähintään 400 # hiekkapaperin kiillotuksella; Käyttämällä vähintään 600 # hiekkapaperin kiillotusta peilikiillotustuotteiden juoksijaan.
Ruiskuvalumuotin lopussa tulee olla etana ja tuuletus.
Alla olevat trapetsimuotoiset juoksijavaatimukset:

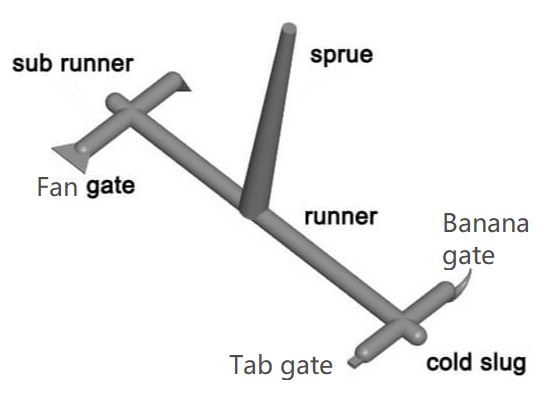

Jouset ， juoksut ja portit täyttävät tehtävän siirtää muovisulaa injektioyksikön suuttimesta yksittäisiin onteloihin. Vaikka on totta, että niitä voidaan käyttää uudelleen hionnan muodossa, niiden läsnäolo merkitsee kuitenkin ruiskupuristuskoneen suorituskyvyn heikkenemistä siltä osin kuin ne on plastisoitava tynnyrissä. Pienemmillä osilla ， niiden osuus voi olla vähintään 50% todellisesta laukauksen painosta.
A) Pintajuoksijan ja portin suunnittelustandardit
1) Deep Mold ei määritä juoksuportin tai portin kokoa / kokoonpanoa ilman osan 3D-piirroksia ja osan pintakäsittelypyyntöjä. Monimutkaisille muoviosille tehdään muottivirta-analyysi, jonka suorittaa hyvämaineinen lähde, ja läheinen dokumentoitu viestintä asiakkaan kanssa. Ellei muotin tarjouksessa ole selvästi dokumentoitu ja josta Deep Mold ei ole sopinut, asiakas määrittelee juoksijan ja portin koon / kokoonpanon ja vastaa osien tuotantosykliajoista.
2) Trapetsimuotoiset juoksijat ovat edullisia koneistuksen ja suunnittelun helppouden vuoksi. Koko pyöreä juoksija on hyväksyttävää ja yleistä, ja se on välttämätöntä joidenkin materiaalityyppien kanssa. Kaikille juoksijaristeyksille lisätään säteet virtaussuuntaan ja niissä on kylmät etanat kussakin risteyksessä.
3) Reunaportin mallien on oltava ”taltta-tyyppisiä”, jotka voidaan helposti irrottaa osasta. Katso piirustuksesta S3-2 reunaportin suunnitteluohjeet.
4) Tuuletinportteja käytetään yleisesti auttamaan osien loimien vähentämisessä tai tasaisuuden ylläpitämisessä. Katso piirustuksesta S3-3 tuulettimen portin suunnitteluohjeet.
5) Alaportin rakenteet vaihtelevat, ja niitä tulisi käsitellä yksilöllisesti. Oheisten porttien suunnitteluohjeet ovat piirustuksessa S3-4.
6) Tunneliportteja (”Cashew”) voidaan käyttää vain tietyillä materiaalityypeillä. Katso “Cashew” -portin suunnitteluohjeet piirustuksesta S3-5.
7) Runner shutter insertit ovat DME “MRS” -tyyppisiä. Kun DME “MRS” -tyyppiä ei voida käyttää, katso vaihtoehtoinen mitoitus piirustuksesta S5-6.

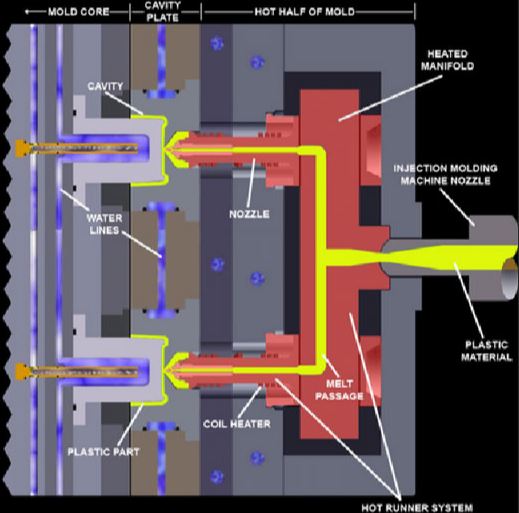

B) Kuumien juoksijoiden suunnitteluohjeet
1) Asiakas määrittelee Hot Runner -toimittajan. Husky, Incoe, Mold Masters, DME ja Synventive ovat suosittuja Hot Runner -toimittajia UPmoldissa. Kaikkien Hot Runner -toimittajien, joita ei ole lueteltu luettelossa, on oltava suunnittelupäällikön hyväksyntä ja asiakkaan määrittelemät. Deep Mold tekee virtauskanavan, suuttimen tyypin tai portin koon / kokoonpanon kuuman juoksijan toimittajan suorittamalla MOLD FLOW ANALYSIS -menetelmällä tai hyvämaineisella lähteellä ja tiiviin dokumentoidun yhteydenpidon asiakkaan kanssa. Ellei muotin tarjouksessa ole selvästi dokumentoitu ja josta UPmold ei ole sopinut, asiakas ja kuuman juoksun toimittaja määrittelevät virtauskanavan, suuttimen tyypin ja portin koon / kokoonpanon ja vastaavat osien tuotantosykliajoista.
2) Syvämuoto noudattaa kaikkia jakoputken taskujen ja suutinkaivojen työstötoleransseja, jotka Hot Runner -toimittaja on määritellyt.
3) Suuttimen kaivon / hilan yksityiskohtien lämpötilan hallinta on kriittistä. Vesi on suunniteltava mahdollisimman lähellä suutinkuoppaa / porttia vaarantamatta ympäröivää terästä. Harkitse vesitakkeja kaikissa malleissa, koska muotin tarjous sallii (katso piirros S3-7). Laita jäähdytyslevy porttia vastapäätä, mieluiten erilliseen jäähdytyspiiriin.
4) Tapauksissa, joissa suuttimien puhdistus on välttämätöntä muovauspuristimessa, järjestelmä suunnitellaan jakoviivalla saavutettavalla SHCS: llä kuuman juoksujärjestelmän levykokoonpanon purkamiseksi, kuten piirroksessa S3-7 on esitetty. Ohjaintappien on oltava suuttimen kärkejä pidempiä, jotta suuttimen kärjet suojataan “kuuman puolikkaan” kokoamisen / purkamisen aikana.
C) Kolmen levyn juoksija ja pin-point-portin suunnittelustandardit
1) DME Käytetään kolme levyleveysholkkia.
2) Trapetsimuotoiset juoksijakokoonpanot ovat edullisia. Deep Mold tekee juoksuportin tai pin-point-portin koon / kokoonpanon MOLD FLOW -analyysillä, jonka suorittaa hyvämaineinen lähde, ja sulje dokumentoidun yhteydenpidon asiakkaan kanssa. Ellei muotin tarjouksessa ole selvästi dokumentoitu ja UPmold on suostunut siihen, asiakas määrittelee juoksupyörän ja nastapisteportin koon / kokoonpanon ja vastaa osien tuotantosykliajoista.
3) Kiinnityspisteportit on suunniteltava siten, että portit rikkoutuvat haluttuun kohtaan. Portin sisennys (pallomaisen säteen yksityiskohta) tarvitaan, jotta osan pinnalle jää jäljelle jäävä porkkana. Katso yksityiskohdat piirustuksesta S3-8.
4) Sucker-pin-muotoilu ja sijainti ovat kriittiset, ja rakenne on hyvin riippuvainen muovimateriaalien eritelmistä.
